Um gabião trata-se de uma caixa de forma prismática rectangular, feita com rede de malha hexagonal, feita por sua vez em arame galvanizado reforçado. Estes gabiões enchem-se com qualquer tipo de pedra não friável (ex: pedra de pedreira ou seixo) ou outro material adequado que esteja disponível.
Os tipos de malhas hexagonais com que se fabricam os gabiões são:
- Malha de 5x7 cms, com arame de diâmetro 2,00 mm
- Malha de 8x10 cms, com arame de diâmetro 2,70 mm
O arame dos gabiões , tirantes e da cozedura, deve ser de acordo com a resistência média 450 Mpa, sendo a galvanização reforçada segundo as Normas DIN-1548 e BBS 443/82, contendo mínimo de zinco de 240 grs/m2 a 260 grs/m2, conforme o diâmetro.
Tolerâncias
É admitida uma tolerância no diâmetro do arame galvanizado de ± 2,5%
É admitida uma tolerância nas medidas do gabião de ± 3% no comprimento e largura e de ± 5% na altura.
Arame para coser e tirantes
Será galvanizado reforçado com as mesmas características do arame do gabião, com diâmetro de 2,40mm. Por cada metro cúbico é necessário em média cerca de 0,5 kgs.
|
|
Trata-se de tela de rede metálica para protecção de estradas,
linhas férreas, etc., para estabilizar taludes e, locais onde há
desprendimento de pedras.
| Dados |
Tipos
de Malha |
| 5x7 |
8x10 |
8x10 |
|
Nº
Arame(Paris)
Ø Arame (mm)
Carga de Zinc gr/m2
Resistência do m2 de malha em Kgs
Peso m2 de malha em Kgs
Largura dos rolos com 100m
|
13
2,0
240
5500
1,13
1-2-3 |
16
2,7
260
6400
1,35
1-2-4 |
16+PVC
2,7/3,7
260
6400
1,60
1-2-4 |
Características
da rede T.T.
|
|
 |
|
|
Secções tipo de muros de contenção |
Uma
das principais aplicações dos gabiões é em muros de contenção
de terrenos, nomeadamente muros de suporte e espera. São estruturas
que trabalham por gravidade e calculam-se de acordo com essas
condicionantes.
Como norma geral, desenham-se os muros partindo de uma largura e
altura de 1 metro para a fiada superior de muro e aumenta-se 0,50
metros por cada metro de altura total que tenha o muro.
Utilizando-se esta regra, resulta que a base de um muro B=1/2 (1+H),
sendo H a altura total do muro. Calcula-se o muro com esta secção
de acordo com os esforços que actuem sobre o mesmo. Caso não se
cumpra com as condições es estabilidade, far-se-á ampliação de
base e novas secções.
Para facilitar a execução da obra deve-se deixar na face exterior
da obra um degrau no mínimo de 0,15 metros, para se poderem
utilizar cofragens na fase de montagem.
Deve-se evitar que as juntas dos gabiões coincidam verticalmente e
aconselha-se que no desenho dos muros de suporte se disponham de
forma a que se cruzem as fiadas. |
 |
|
|

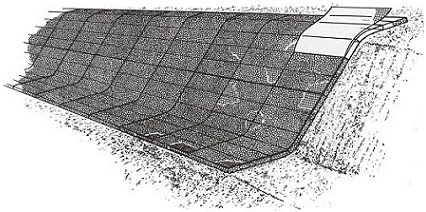

São
colchões de 0,20 e 0,30 mts. De espessura, cujas aplicações
principais são o revestimento de margens de rios e canais, protecção
de apoios a pontes, plataformas de cimentação, etc.
Comp.
Larg. Alt.
(m) (m) (m) |
Malha
5x7
-2mm
Kilos/unid |
Malha
8x10
-2,4mm
Kilos/unid |
4
3
4
3 |
2
2
2
2 |
0,30
0,30
0,20
0,20 |
|
|
|
|
 |
|
|
